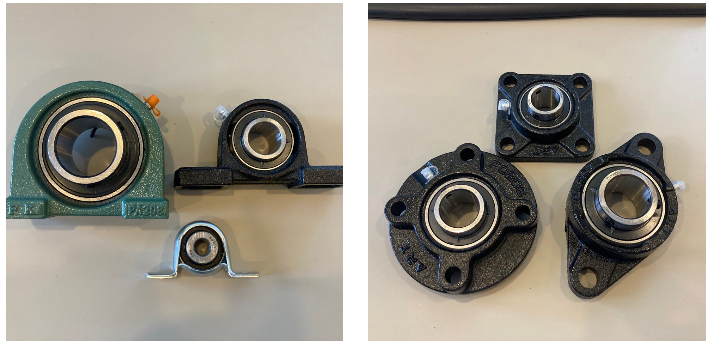

Подшипниковые узлы и корпуса: виды, преимущества готовых решений

Подшипниковые узлы и корпуса – это совокупность подшипника (или группы подшипников) и крепёжного корпуса, обеспечивающего надёжное позиционирование, уплотнение и
передачу нагрузок к конструкции машины. Корпус может быть выполнен из чугуна, стали, алюминия или композитных материалов и служит одновременно опорой, защитой от загрязнений и элементом теплоотвода.

Разновидности подшипниковых узлов

• Однорядные узлы. Состоят из одного ряда шариковых, роликовых или игольчатых подшипников, часто применяются в редукторах и шестернях.
• Двухрядные (двойные) узлы. Два ряда подшипников расположены в одном корпусе, что повышает стойкость к радиальным и осевым нагрузкам.
• Кассетные (корпусные) узлы. Корпус выполнен в виде «коробки», в которую вставляются подшипники без дополнительного крепления – простота монтажа и быстрый доступ к обслуживанию.
• Сферические узлы. Сферический корпус позволяет компенсировать небольшие угловые отклонения, часто используется в подвесных системах и машиностроении.
• Теплоотводные узлы. В корпусе интегрированы каналы или ребра для отведения тепла от подшипника, что продлевает срок его службы в условиях высокой нагрузки.
• Модульные узлы. Сочетают несколько подшипников разных типов в единой сборке, упрощая проектирование сложных механизмов.

Преимущества использования готовых подшипниковых узлов

1. Сокращённое время монтажа. Готовый узел поставляется полностью собранным, что исключает необходимость отдельного подбора корпуса и подшипника.
2. Повышенная надёжность. Точные допуски и проверенные технологии сборки гарантируют правильное распределение нагрузок и минимальный уровень вибраций.
3. Универсальная совместимость. Стандартизированные размеры позволяют быстро подобрать узел под существующую конструкцию без дополнительных переработок.
4. Защита от загрязнений. Корпуса часто снабжены уплотнительными кольцами, фильтрами и вентиляционными каналами, что продлевает срок службы подшипника.
5. Теплоотвод и смазка. В готовых решениях предусмотрены каналы для смазки и теплоотвода, что упрощает обслуживание и снижает риск перегрева.
6. Экономия средств. При массовом производстве стоимость готового узла ниже, чем суммарные расходы на отдельные детали и их ручную сборку.
7. Гарантийное обслуживание. Производитель предоставляет гарантию на весь узел, а не только на отдельный подшипник.

Краткие рекомендации при выборе

• Определите тип нагрузки (радиальная, осевая, комбинированная).
• Учитывайте рабочие температуры и необходимость теплоотвода.
• Выберите материал корпуса в зависимости от среды эксплуатации (коррозионная стойкость, вес).
• Проверьте наличие сертификатов качества и соответствие международным стандартам (ISO, DIN).
• Сравните стоимость готового узла с затратами на отдельные компоненты – часто готовое решение оказывается экономичнее.

Готовые подшипниковые узлы и корпуса позволяют инженерам сосредоточиться на разработке основной конструкции, оставляя вопросы надёжного вращения и уплотнения проверенным поставщикам. При правильном выборе такие узлы обеспечивают длительный срок службы, повышенную эффективность и значительную экономию времени и средств.
