Что такое маслосъемные колпачки и когда их нужно менять

Все о маслосъемных колпачках: где находятся, зачем нужны, как менять

Миниатюрный размер не отменяет огромную важность этих деталей. Autonews.ru разбирается в назначении и алгоритме замены клапанных манжет


            Что такое маслосъемные колпачки и когда их нужно менять

  • Что такое маслосъемные колпачки
  • Зачем они нужны?
  • Где находятся маслосъемные колпачки
  • Признаки износа
  • Методы проверки
  • Как заменить маслосъемные колпачки
  • Что такое маслосъемные колпачки

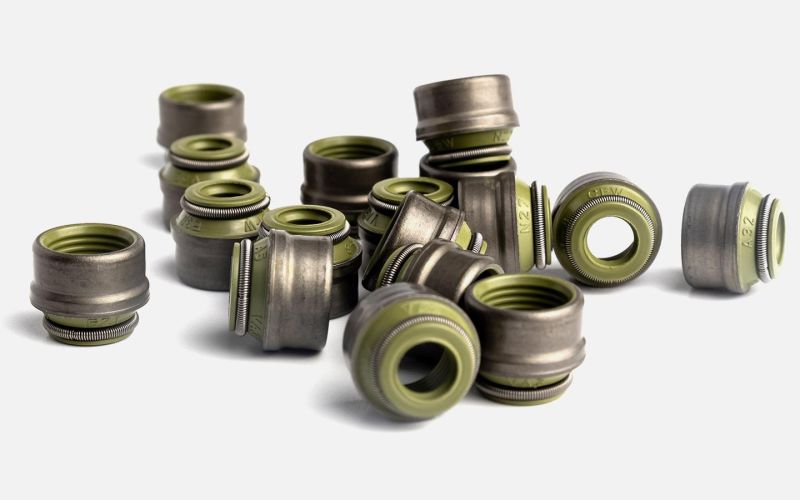

    Маслосъемный колпачок — это упругий уплотнительный элемент, не допускающий попадания масла в цилиндр через стержень клапана. Более корректное название этой детали — сальник клапана. Ведь колпачком он, по сути, не является: это миниатюрная резиновая манжета с металлической пружиной по периметру. Фактически конструкция повторяет таковую у многим знакомого кольцевого сальника.

    Зачем они нужны?

    Несмотря на неточность слова «колпачок», прилагательное «маслосъемный» отражает суть работы практически дословно. Манжета плотно облегает стержень клапана, который в ней скользит в процессе работы. Когда клапан движется вниз, манжета снимает масляный слой со стержня, оставляя его сверху, в пространстве под клапанной крышкой. Этим предотвращается попадание масла в цилиндр.

    Где находятся маслосъемные колпачки

    Клапанные манжеты устанавливаются на верхнем торце направляющих клапанов — по одной штуке на клапан. То есть сами детали находятся в головке блока цилиндров, в пространстве под клапанной крышкой.

    Признаки износа маслосъемных колпачков

    Самым явным симптомом является большой угар масла — так называемый масложор. Когда маслосъемные колпачки (МСК) изнашиваются, уплотнение клапанов становится хуже. В этом случае на стержне всегда остается часть масла, которое попадает в камеру и там сгорает. При этом не только увеличивается расход самого масла, но и возникают соответствующие негативные эффекты: нагаром обрастает камера сгорания и поршневая группа, возрастает риск детонации и т.д.

    Вторым признаком будет появление характерного сизого «масляного» дыма из выхлопной трубы. Почему и при каких режимах работы это происходит, описано далее.

    Как проверить маслосъемные колпачки

    Ввиду простой конструкции и узкого функционала симптомы неисправных МСК в подавляющем большинстве случаев будут одинаковыми. К ним относятся:

    • Повышенный угар масла. Как мы уже выяснили, задубевшие от старости или низкого качества манжеты теряют «хватку» и не обеспечивают должного прилегания к стержням. По клапанам масло из объема клапанной крышки попадает вниз, в цилиндры, где и сгорает в процессе работы. Объем ухода крайне затруднительно сказать в абсолютных цифрах — он зависит как от конструктивных особенностей мотора, так и от степени «усталости» колпачков.

      Самым плохим сценарием является слет манжеты клапана со своего места на направляющей. В таком случае масло может действительно уходить литрами на тысячу — особенно если слетел не один, а сразу несколько МСК. Для предотвращения подобного некоторые модели колпачков имеют специальную металлическую кайму по периметру. Она прижимается клапанной пружиной, и колпачок со своего места уже не сдвинется ни при каких обстоятельствах.

    • Задымление после холодного старта или при резком нажатии на газ. Так как негерметичная (или вовсе сошедшая с места) манжета пропускает через себя масло, за время продолжительной стоянки некоторое его количество скапливается в камере сгорания. Из-за чего после старта — например, утром после стоянки — некоторое время будет наблюдаться сизый дым. Подобный эффект владелец может увидеть и при активной прогазовке после нескольких минут работы на холостых.

      При этом стоит помнить, что дым сине-серо-черного цвета при активной работе акселератором может свидетельствовать и о проблемах с поршневой группой. В частности, о залегших кольцах.

    Замена маслосъемных колпачков

    Если брать эталонную ситуацию, когда помимо манжет ревизии подвергается камера сгорания, клапаны и прочие детали, то нужно снимать ГБЦ. Однако процедура эта крайне трудоемка, и чаще замену маслосъемных колпачков производят без снятия головки. Общий алгоритм будет выглядеть следующим образом.

  • Снять клапанную крышку. Разумеется, конкретные нюансы этой и последующих операций необходимо учитывать, сверяясь с конкретным руководством по ремонту.
  • Снять привод ГРМ, распредвалы, гидрокомпенсаторы и прочие элементы, перекрывающие прямой доступ к клапанам.
  • Установить в свечное отверстие обслуживаемого цилиндра предмет, который не позволит клапану выпасть вниз, в пространство цилиндра. Это критически важный момент. Если после рассухаривания (см. далее) клапан провалится в недра двигателя, достать его без съема ГБЦ, скорее всего, не удастся. Поэтому в свечное отверстие вставляют гибкий шланг, пластиковую трубку или набивают толстый шнур. После чего, аккуратно вращая коленвал, поджимают через эту импровизированную проставку клапан поршнем.
  • С помощью специального инструмента (рассухаривателя) надавить на тарелку пружины и снять сухари. Сухари — это элементы, удерживающие тарелку и пружину, жестко соединяя их с клапаном. Извлечь тарелку и пружину.
  • Специальным съемником снять манжету с направляющей клапана и установить новую. Произвести обратную сборку сухарей, пружины и тарелки. Повторить процедуру для всех клапанов, не забывая для каждого цилиндра выставлять поршень в ВМТ.
  • Собрать двигатель в соответствии с алгоритмами, предписанными руководством.
